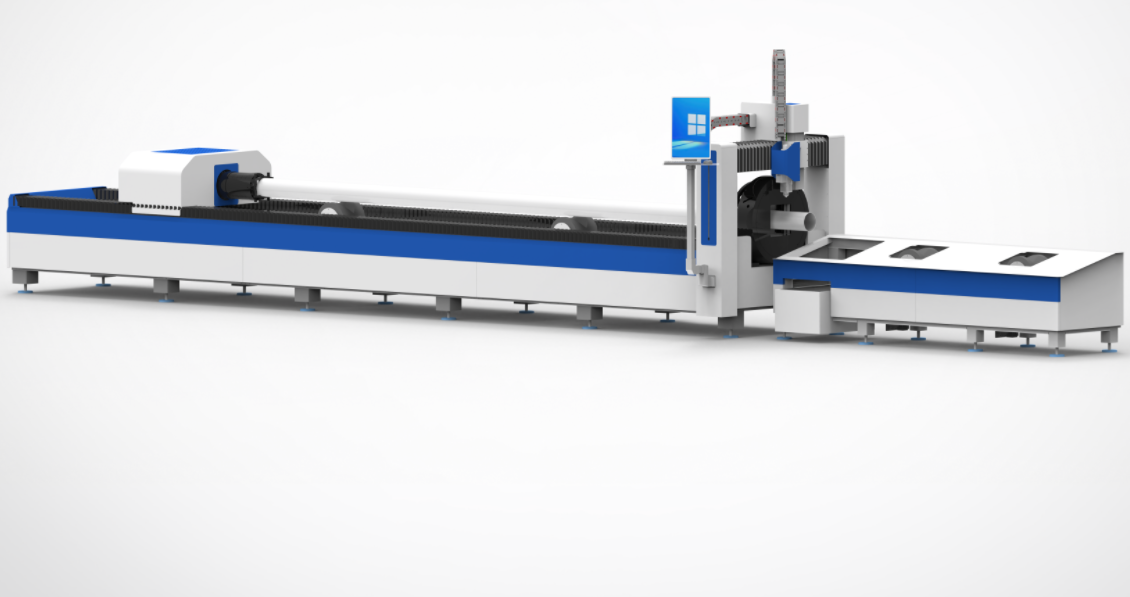

管材激光切割機又可以稱作全自動激光切管機,金屬激光切管機,光纖激光切管機,型材激光切割機,該管材激光切割設備可對于金屬管材,型材,角鐵,槽鋼,工字鋼,H型鋼,等多種長條形金屬材料進行精細切割加工。適用于不銹鋼管、碳鋼管、合金鋼管、硅鋼管、鍍鋅鋼板管、鎳鈦合金管、鉻鎳鐵合金管、鈦合金管等管材。

   廣泛應用于圓管方管不銹鋼護欄防盜網、機械制造、電梯制造、廣告制作、家用電器制造、體育器材、防撞護欄、河道護欄、橋梁護欄、新型樓梯扶手、燈光護欄、景觀護欄、鐵藝防護欄、鐵藝欄桿、景觀燈柱、金屬對外加工服務等各種制造行業。

   采用雙邊伺服電機和導向轉動機構，切割精度高，W軸空行速度≤80轉/分鐘,采用顯示器專業軟件可隨意設計各種圖形開展或文字即時加工，加工靈活，操作簡單、方便，配備專業激光控制系統，銳科（Raycus）激光器，上海嘉強激光頭，應用于高速管材切割，具有高的速度及穩定性。

設備主要配置

 主要技術參數

機械運動系統

   1.床身采用管板鋼結構，整體自然消除內應力處理后，利用大型加工中心一次精密機加工完成，具有較高的剛性、精度及穩定性；懸臂橫梁采用鋁合金，即保證了極高的強度又減輕了機器的重量減小了整機高速運行時的慣量即保證了較高的加速度。

   2.以精密斜齒輪齒條、P級直線導軌作為傳動元件，精度高、速度快，Y運行速度為≤80m/min, 定位精度±0.05mm/m, 重復定位精度為±0.03mm。

   3.X 軸、Y 軸齒條及導軌和W軸同步輪及其他的傳動裝置用防護皮腔保護，整個設備采用全密封式防護，避免粉塵對機床直線導軌、齒輪齒條、同步帶同步輪的污染，延長了機器的使用壽命，保證了操作人員的安全。

   4.Z 軸裝置能夠通過非接觸式傳感器來控制Z 軸電機驅動切割頭上下運動，使切割時噴嘴與切割板材距離保持不變，保證了切割的質量。

   5. X 軸、Y 軸、Z 軸運動均采用系統軟限位加限位開關控制行程，同時兩端采用彈性緩沖墊保護，有效地保證了運動的安全性。

設備工作及環境要求

該款管材激光切割機優勢：

   1、可對圓管、方管、矩形管、橢圓管及其他異型管等型材進行高速高質量激光切割。

   2、速度快，精度高，可實現管材開孔、切斷、相貫線切割及常規加工難以實現的各種異型復雜圖形的精密切割，經過在專業的管材套料軟件上進行編程，實現所見即所得。

   3、一次成型、避免傳統加工的切斷、打磨等多個加工過程，節約了成本，提高了效率。

   4、價格經濟實惠，適合同型號管材批量加工，該款機型適合管量大，不頻繁換管型的工廠型客戶使用。該機型結構簡單，故障率低，操作簡單易學。同型號批量加工管材人工換料時間10秒鐘。

   5.一臺設備既是相貫線切割機又是截斷機，可以在鋼管上切割各種造型，根據不同的對接面切割不同造型的斷截面。
